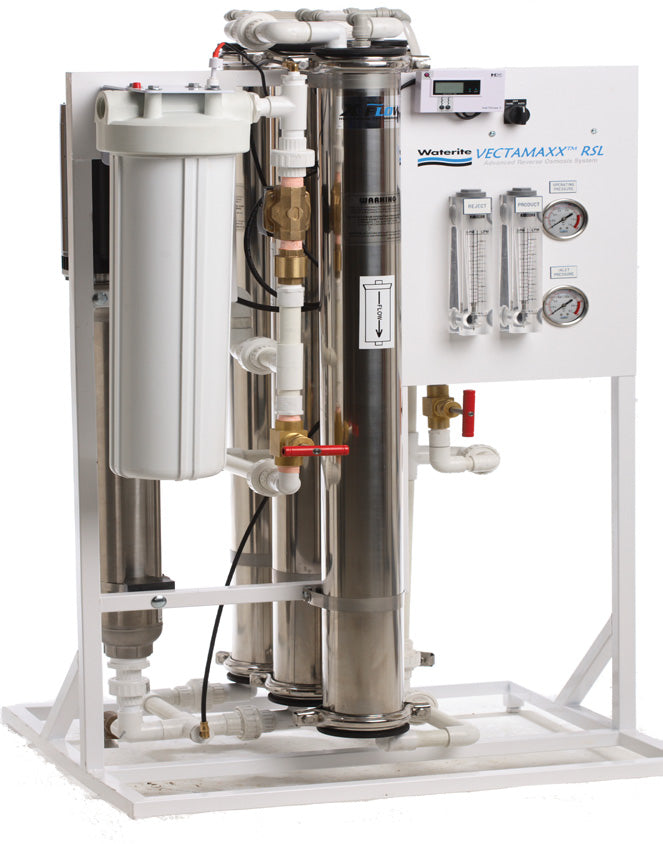

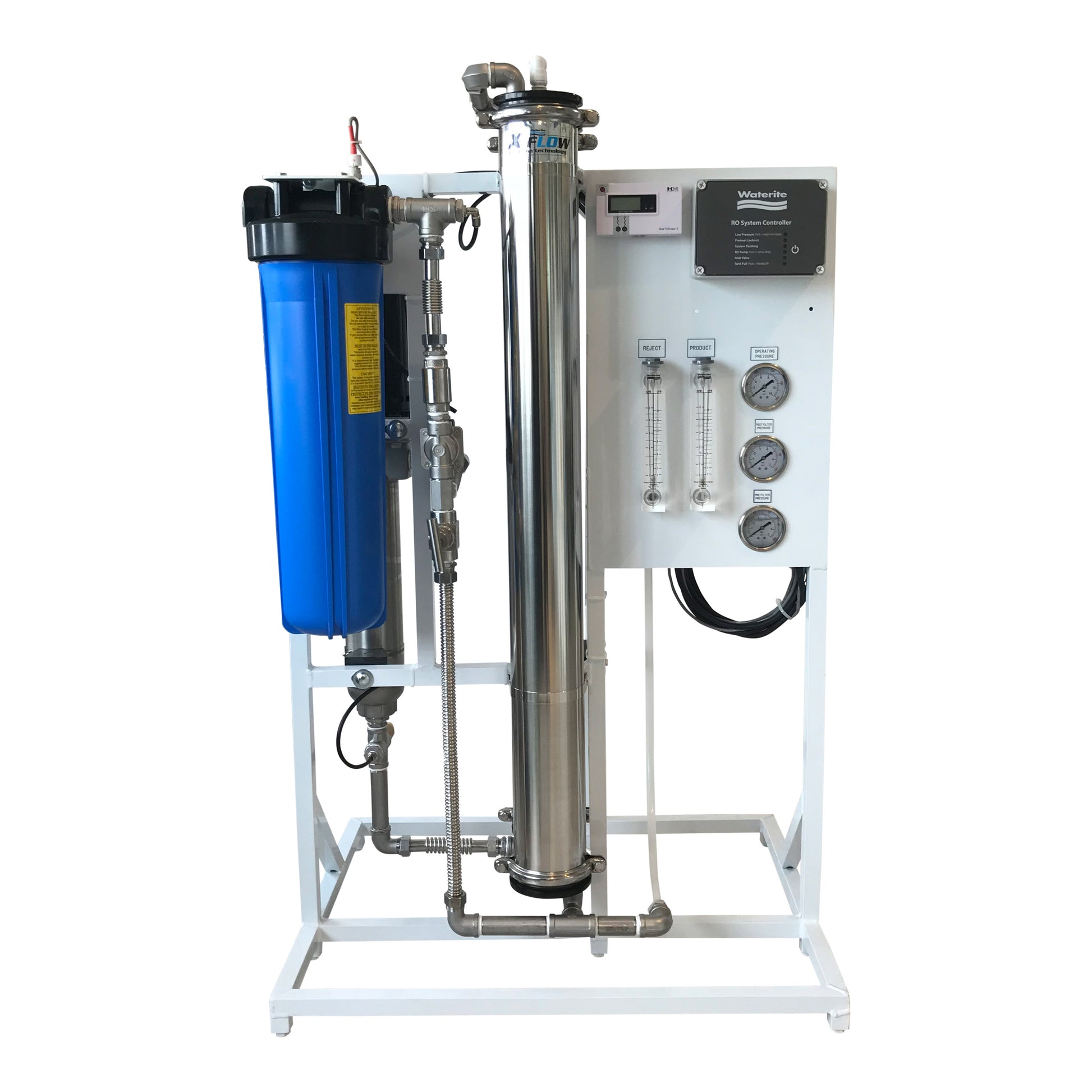

Système d'osmose inverse Waterite Vectamaxx RSL 4800 gpd

SPÉCIFICATIONS GÉNÉRALES
TYPE : RO à très basse pression, enroulé en spirale
membrane(s) en série, boucle de recirculation
TENSION : 230VAC/60hz (autres tensions disponibles sur
demande)
AMPÈRES DE SERVICE : 230 VAC
RSL4800 6.4
PRESSION DE L'EAU D'ALIMENTATION : 40 psi minimum, 65 psi maximum
TEMPÉRATURE DE L'EAU D'ALIMENTATION : 35 º C maximum

SPÉCIFICATIONS MATÉRIELLES :
COULEUR DU CADRE : Revêtement en poudre blanc
MATÉRIAU DU CADRE : Tube carré en acier doux, avec pieds de nivellement
DIMENSIONS DU CADRE :
Hauteur 50" (127 cm)
Largeur 31" (79 cm)
Profondeur 24,0" (62 cm)
PRESSION DE FONCTIONNEMENT : 130 psi (9,1 bars)
MEMBRANE : BLACK MAX®, TFC enroulé en spirale, BME-
4040SXL, 2400 USGPD perméat à 500 mg/l
NaCl, 100 psi, alimentation 25ºC
POIDS À SEC DE L'UNITÉ : RSL4800 : 145 lb. (65,7 kg)
SOLÉNOÏDE D'ENTRÉE : 220VAC/60hz, normalement fermé, ¾" FNPT, 0
différentiel, laiton
INTERRUPTEUR BASSE PRESSION : coupure 220VAC/60Hz à 15 psi
MOTEUR DE POMPE D'ENTRAÎNEMENT : 230VAC/60hz, cadre de type 56J, 3450 tr/min,
arbre fileté, roulement à billes
POMPE D'ENTRAÎNEMENT : 416SS multi-étages, décharge en acier inoxydable,
boîtier et support, roues Noryl et
étages, roulements SS, bagues d'usure, accouplements et
arbre de pompe.
RSL4800 : 10 USGPM à 110 psi
(Basé sur une pression d'entrée de 0 psi)
VANNE DE CONCENTRÉ : Vanne à pointeau en laiton, contournée intérieurement, en métal
assis, garniture à joint torique
VANNE DE RECIRCULATION : Vanne à pointeau en laiton, siège métallique, joint torique
emballage
RACCORDS DU SYSTÈME : PVC Schedule 40
RACCORDS BASSE PRESSION : compression à pression standard Jaco ou DMT
pousser
TUBE BASSE PRESSION : LDPE 1/2 po à pression plus élevée, transparent
BOÎTIER DE PRÉFILTRATION : 1 X polypropylène, 20 po, 125 psi, joint torique
à siège avec capuchon fileté, libération de pression, 1"
entrée/sortie, plein débit, 20 USGPM maximum
CARTOUCHE FILTRANTE : Polypropylène, 5 microns
SPÉCIFICATION RO-SYS-002R5
BOÎTIER DE MEMBRANE : corps en acier inoxydable 304, capuchons en polyéthylène, collier de serrage
fermeture, ports de concentré ¾" FNPT, ½"
port de perméat, indice de 300 psi (en option)
MANOMÈTRES: Remplis de glycérine, corps en acier inoxydable, 2 1/2''. 0-100
Pression du pré-filtre psi avant/après, 0-200 psi
pression du système
DÉBITMÈTRES : montés sur panneau acrylique, 0,5-5,0 USGPM ou 1,0 -
10,0 USGPM, selon le modèle
SOUPAPE DE DÉCHARGE HAUTE PRESSION :
Watts modèle 3L, corps en bronze, réglé à 150 psi

SPÉCIFICATIONS DE PERFORMANCES
PRODUCTION DE PERMÉAT
RSL4800 3,2 USGPM (12,0 LPM)
Taux de production calculé pour une eau d'alimentation de 500 mg/l NaCl, 25ºC, moyenne
pression du système à 130 psi, 60 % de récupération, pression d'entrée de 50 psi.
TAUX DE PRODUCTION DE DÉCHETS :
Taux de récupération à 60 %
Eau d'alimentation <1 000 TDS RSL4800 2,12 USGPM (8,0 LPM
Taux de récupération à 40 %
Eau d'alimentation >1 000 TDS RSL4800 4,8 USGPM (18,0 LPM)
RSL7200 7,2 USGPM (27,0 LPM)
FLUX CROISÉ DE MEMBRANE : RSL4800 : (1) 15,1 USGPM (57LPM)
dans l'ordre des séries. Chute de pression (2) 13,5 USGPM (51,1 LPM)
15 psi par élément.
SPÉCIFICATION RO-SYS-002R5

SPÉCIFICATIONS RECOMMANDÉES POUR LE PRÉTRAITEMENT DE L’EAU D’ALIMENTATION :
TDS : < 2000 TDS
DURETÉ : < 6 gpg (103 mg/l)
FER TOTAL : < 0,05 ppm
TANIN : < 0,5 ppm
CHLORE : < 0,1 ppm
pH : 5,5 – 9,5
ACTIVITÉ ORGANIQUE/MICROBIOLOGIQUE : 0
MANGANÈSE : <0,05 ppm
SULFURE D'HYDROGÈNE : 0
TURBIDITÉ : IDS < 5,0
E. EXIGENCES EN EAU D'ALIMENTATION :
RSL4800 : 8,8 USGPM minimum incluant un facteur de sécurité de 10 %

ÉQUIPEMENT OPTIONEL
Solénoïde et minuterie de chasse automatique
Moniteur TDS de perméat à montage sur panneau
Moniteur TDS à double alimentation/perméat à montage sur panneau
Commande 12 V CC pour contact de coupure du lavage à contre-courant du pré-filtre
Jauges pré/post-filtre
Tous les matériaux et composants utilisés pour fabriquer les systèmes de la série RSL sont conformes
ou dépasser les exigences spécifiées par la norme NSF 61

VOIR LA MEMBRANE DE REMPLACEMENT ICI ( VOUS AVEZ BESOIN DE DEUX )

N° DE PIÈCE R/O RSL4800

Veuillez noter : ces systèmes sont construits sur commande, prévoyez donc 6 à 8 semaines pour la livraison. De plus, comme ceux-ci sont fabriqués sur commande, toutes les ventes sont définitives.
