Système d'osmose inverse haute pression Waterite Vectamaxx RSL HP 9600 gpd pour eau saumâtre.

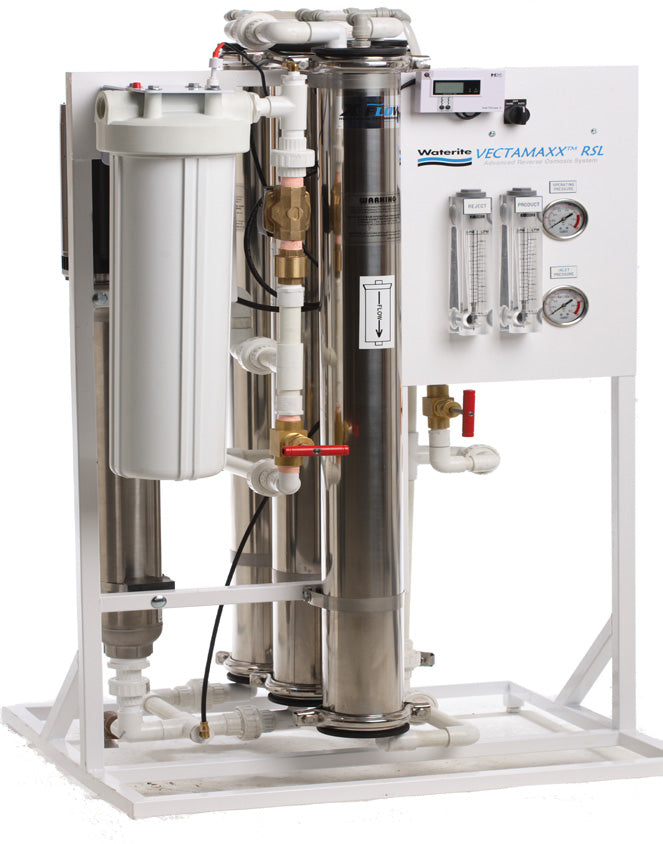

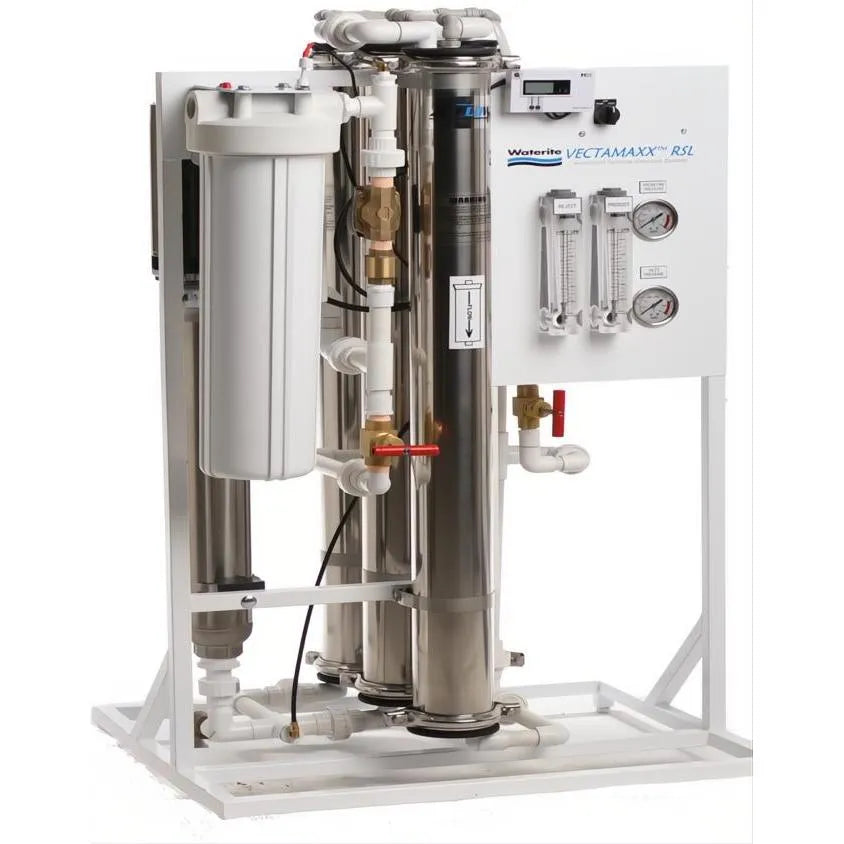

Veuillez noter : le produit n'est pas exactement comme indiqué sur l'image. Ce modèle dispose de quatre membranes.
A. SPÉCIFICATIONS GÉNÉRALES
TYPE : RO à pression standard, enroulé en spirale
membrane(s) en série, boucle de recirculation
TENSION : 220VAC/60hz (autres tensions disponibles sur
demande)
AMPÈRES DE SERVICE : 230/208VAC
RSL HP9600 10.3/11.3
PRESSION DE L'EAU D'ALIMENTATION : 30 psi minimum, 70 psi maximum
TEMPÉRATURE DE L'EAU D'ALIMENTATION : 40 ºC maximum
B. SPÉCIFICATIONS MATÉRIELLES :
COULEUR DU CADRE : Revêtement en poudre blanc
MATÉRIAU DU CADRE : Tube carré en aluminium de 1", pieds de nivellement
Hauteur 50" (127 cm)
Largeur 31" (79 cm)
Profondeur 24,0" (62 cm)
PRESSION DE FONCTIONNEMENT : 230 psi (15,9 bars)
MEMBRANE : BLACK MAX®, TFC enroulé en spirale, BME-
4040S, 2 000 USGPD perméat à 2 000 mg/l
NaCl, 225 psi, alimentation 25ºC
POIDS SEC UNITÉ :
RSL HP 9600 : 181 lb. (82,1 kg)
SOLÉNOÏDE D'ENTRÉE : 220VAC/60hz, normalement fermé
INTERRUPTEUR BASSE PRESSION : coupure 220VAC/60Hz à 15 psi
MOTEUR DE POMPE D'ENTRAÎNEMENT : 230VAC/60hz, cadre de type 56J, 3450 tr/min,
arbre fileté, roulement à billes
POMPE D'ENTRAÎNEMENT : 416SS multi-étages, décharge en acier inoxydable,
boîtier et support, roues Noryl et
étages, roulements SS, bagues d'usure, accouplements et
arbre de pompe.
RSL9600 : 13,0 USGPM à 200 psi
(Basé sur une pression d'entrée de 0 psi)
VANNE DE CONCENTRÉ : Vanne à pointeau en laiton, contournée intérieurement, en métal
assis, garniture à joint torique
VANNE DE RECIRCULATION : Vanne à pointeau en laiton, siège métallique, joint torique
emballage
RACCORDS DU SYSTÈME : PVC Schedule 40
RACCORDS BASSE PRESSION : compression à pression standard Jaco ou push-on DMT
TUBE BASSE PRESSION : 1/2 pouces HDPE, transparent
BOÎTIER DE PRÉFILTRATION : 1 X polypropylène, 20 po, 125 psi, joint torique
à siège avec capuchon fileté, libération de pression, 1"
entrée/sortie, plein débit, 20 USGPM maximum
CARTOUCHE FILTRANTE : Polypropylène, 5 microns
BOÎTIER DE MEMBRANE : corps en acier inoxydable 304, capuchons en polyéthylène, collier de serrage
fermeture, ports de concentré ¾" FNPT, ½"
port de perméat, indice de 300 psi (en option)
MANOMÈTRES: Remplis de glycérine, corps en acier inoxydable, 2 1/2''. 0-100
Pression du pré-filtre psi avant/après, 0-300 psi
pression du système
DÉBITMÈTRES : montés sur panneau acrylique, 0,5-5,0 USGPM ou 1,0 -
10,0 USGPM, selon le modèle
SOUPAPE DE DÉCHARGE HAUTE PRESSION :
Watts modèle 500C, corps en bronze, réglé à 250 psi
SPÉCIFICATIONS DE PERFORMANCES
PRODUCTION DE PERMÉAT
TAUX : RSL HP 9600 5,6 USGPM (21,2 LPM)
Taux de production calculé pour une eau d'alimentation de 500 mg/l NaCl, 25ºC, moyenne
pression du système à 235 psi, 60 % de récupération, pression d'entrée de 50 psi.
TAUX DE PRODUCTION DE DÉCHETS :
Taux de récupération à 60 %
Eau d'alimentation <1 000 TDS RSLHP9600 3,7 USGPM (14 LPM)
Taux de récupération à 40 %
Eau d'alimentation >1 000 TDS RSLHP9600 8,4 USGPM (31,8 LPM)
FLUX CROISÉ DE LA MEMBRANE : (1) 8 USGPM (30,3 LPM)
(2) 8 USGPM (30,3 LPM) (3) 6,6 USGPM (25 LPM) (4) 6,6 USGPM (25 LPM)
SPÉCIFICATIONS RECOMMANDÉES POUR LE PRÉTRAITEMENT DE L’EAU D’ALIMENTATION :
TDS : < 4 000 TDS
DURETÉ : < 6 gpg (103 mg/l)
FER TOTAL : < 0,05 ppm
TANIN : < 0,5 ppm
CHLORE : < 0,1 ppm
pH : 5,5 – 9,5
ACTIVITÉ ORGANIQUE/MICROBIOLOGIQUE : 0
MANGANÈSE : <0,05 ppm
SULFURE D'HYDROGÈNE : 0
TURBIDITÉ : IDS < 5,0
E. EXIGENCES EN EAU D'ALIMENTATION :
RSL9600 : 14 USGPM minimum.
ÉQUIPEMENT OPTIONEL
Moniteur TDS de perméat à montage sur panneau
Moniteur TDS à double alimentation/perméat à montage sur panneau
Tous les matériaux et composants utilisés pour fabriquer les systèmes de la série RSL sont conformes
ou dépasser les exigences spécifiées par la norme NSF 61
R/O RSL9600HP
Veuillez noter : ces systèmes sont construits sur commande, prévoyez donc 6 à 8 semaines pour la livraison. De plus, comme ceux-ci sont fabriqués sur commande, toutes les ventes sont définitives.
